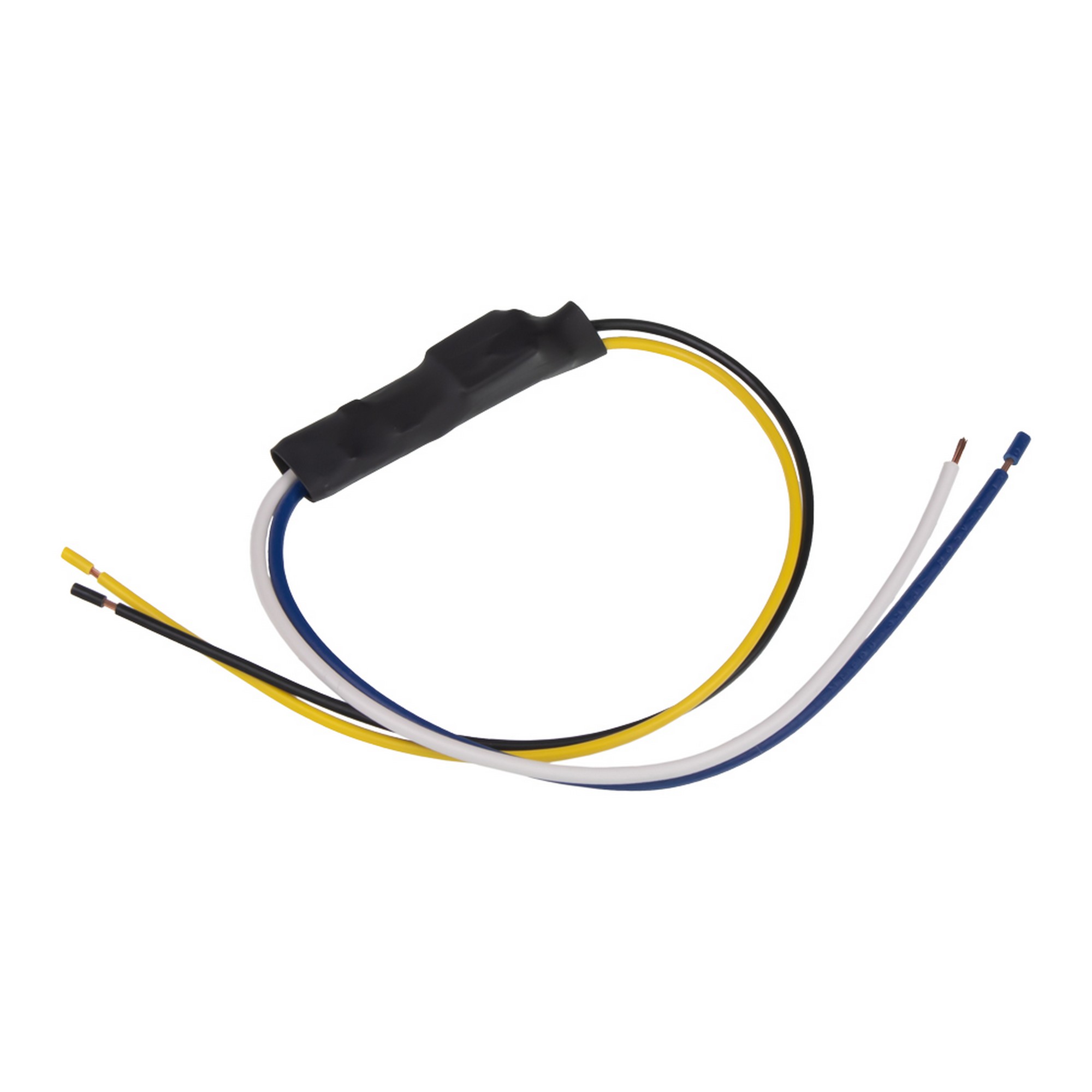

Univerzálny generátor signálu

Univerzálny generátor signálu:

• Modul určený na univerzálne použitie, možnosť vytvorenia +12 V ACC (signál zapnutého kľúča), +12 V spiatočka, +12 V ovládanie z nízkoúrovňového referenčného signálu.

Z nízkoúrovňového referenčného signálu na bielom vodiči dokáže tento modul vytvoriť výstup +12 V (max. 5 A) pre rôzne použitie:

• detekovať z jedného vodiča CAN L alebo CAN H signál 1,5 V a generovať +12 V spínací kontakt pre autorádio
• detekcia zo zadného svetla (kladný vodič) a generovanie +12 V spätný signál pre pripojenie zadnej kamery
• detekovať zo signálu reproduktora FR+ signál +12 V pre zopnutie zosilňovača alebo iného príslušenstva

Technické parametre:

• rozmer dosky plošných spojov: 45 x 12 x 6 mm
• oneskorenie generovanie :12 V - 0,5 sekundy
• výstup modrého vodiča: +12 V s maximálnym prúdom 5,0 A
• vstup bieleho vodiča: min. 1,5 V (alebo -1,5 V) pre generovanie výstupu
• oneskorenie vypnutia 14 s: prepojka pri spájkovacom bode pod bielym bodom na plastovej zmršťovacej fólii
